缘起

在研究某些 IOT 设备时发现，该设备的操控逻辑是：手机发出指令到云端服务器，云端服务器发送指令到 IOT 设备。

手机到云端服务器之间的数据，用手机 root 装上 exposed+justtrustme 搭配 burpsuite 就能抓取 http、https 。

云端服务器到 IOT 设备之间的流量需要一些奇淫技巧。IOT 设备交互流量不局限于 http(s) 流量，还有通过 zigbee、蓝牙网关等等其他协议，实现本地联动的，burp 用起来就捉襟见肘了，Wireshark、科来网络分析系统等支持多协议的软件就体现优势。

设想了几个抓取方法：

  1. 在电脑上建立热点使用电脑无线网卡建立 WIFI 供 IOT 设备链接，电脑以有线方式链接至路由器；

    将无线网卡桥接到有线网卡，确保联网；

    在电脑上用 Wireshark 对无线网卡进行抓包；

  2. 在路由器上抓包：需要是基于 linux 的路由器，能装上 tcpdump ，软路由就符合条件。使用软路由无线网卡建立 WIFI 供 IOT 设备链接，软路由以有线方式链接至上级路由器。

    在软路由上用 tcpdump 对无线网卡进行抓包，然后用 Wireshark 进行分析。

  3. 中间人攻击

后面翻了一下文章，找到有大概总结文章：IoT渗透之抓包5法 ，部分思路重合可以互相借鉴。

手上有个树莓派，多买张 tf卡就可以弄软路由，所以先尝试在软路由器上抓包的可行性。

安装 OpenWrt

需要工具

  • 烧录工具：balenaEtcher
  • OpenWrt 固件包

固件下载

软路由前 2-3 年火了之后，已经有很多长期维护的编译版本提供下载，不需要再自己折腾编译。这里提供一个 3k star 的下载源：SuLingGG/OpenWrt-Rpi ，镜像站点：https://openwrt.cc/releases/targets/bcm27xx/bcm2711/。

固件命名说明：

  • factory ：比 sysupgrade 增加原厂验证、分区信息等，用于刷机。
  • sysupgrade ： 升级包。用于在 OpenWrt 基础上进行系统升级更新。
  • ext4、squashfs ：文件系统格式。ext4 可修改，squashfs 只读；ext4 较新。

选择 ext4-factory、squashfs-factory 都行：

image-20220106222301556

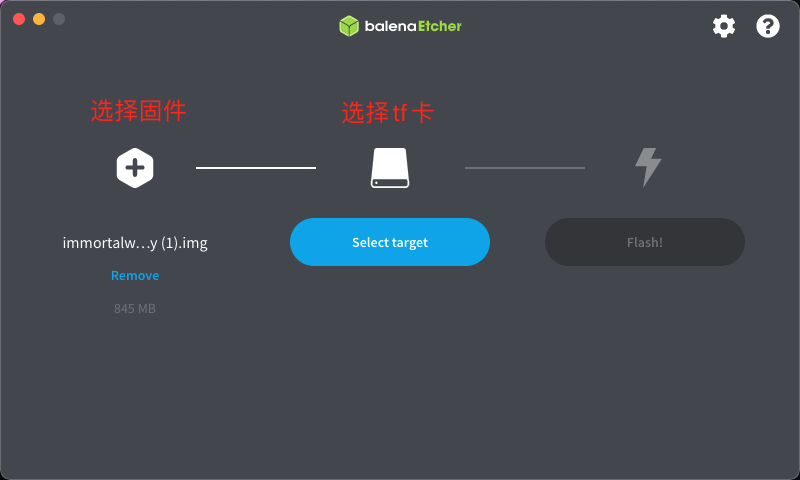

烧录固件

image-20220106223621989

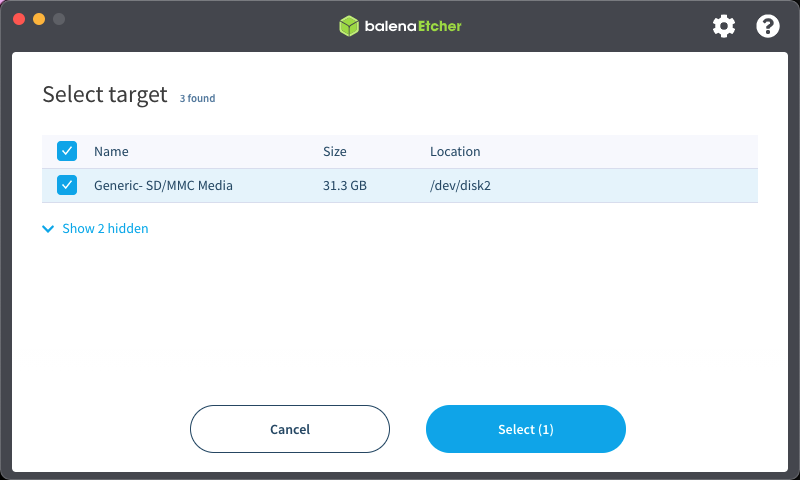

image-20220106223635030

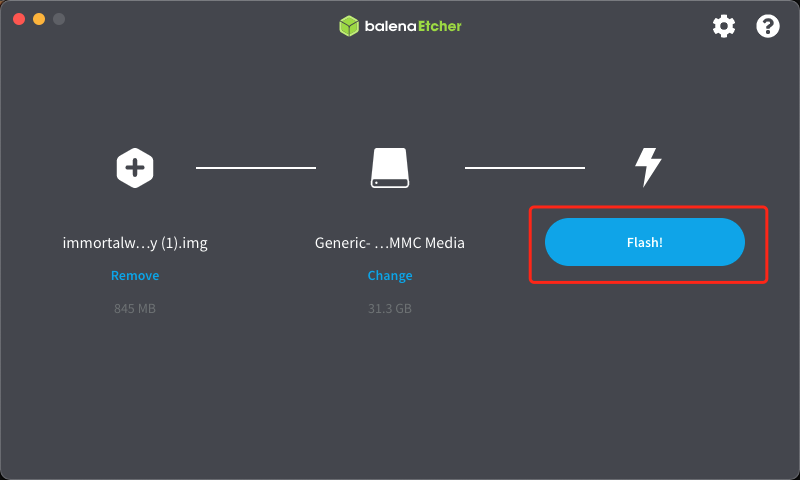

image-20220106223828702

输入系统密码授权写入权限，等待完成即可。

初始化

首次启动前，移除树莓派网线

首次启动前，移除树莓派网线

首次启动前，移除树莓派网线，否则首次启动不会开启 WIFI ，会给 OpenWrt 分配一个网线所链接网段的一个 ip 。

如果使用主机没有无线网卡，那就用网线链接树莓派和主机进行初始化。

如果使用的固件不是上文链接下载的，移除网线后首次启动没有无线网络，可能是固件设置问题，尝试换一个固件解决

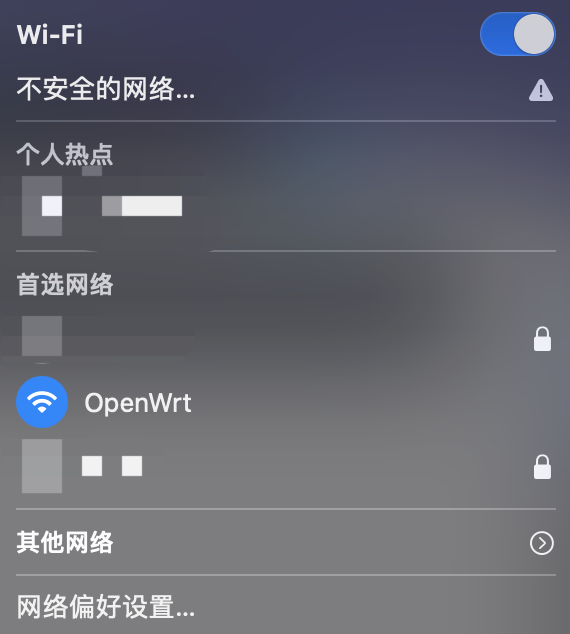

连接无加密的 OpenWrt ：

image-20220106225529823

默认后台：192.168.1.1

默认账号：root

默认密码：password

接口：配置 WAN、LAN 接口

无线：配置无线网络

image-20220106225811106

无线配置

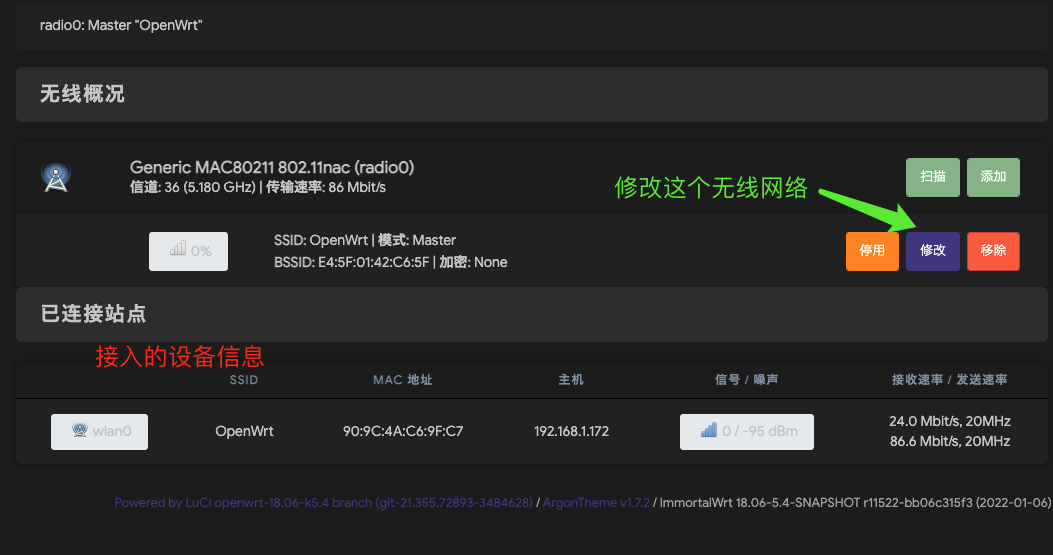

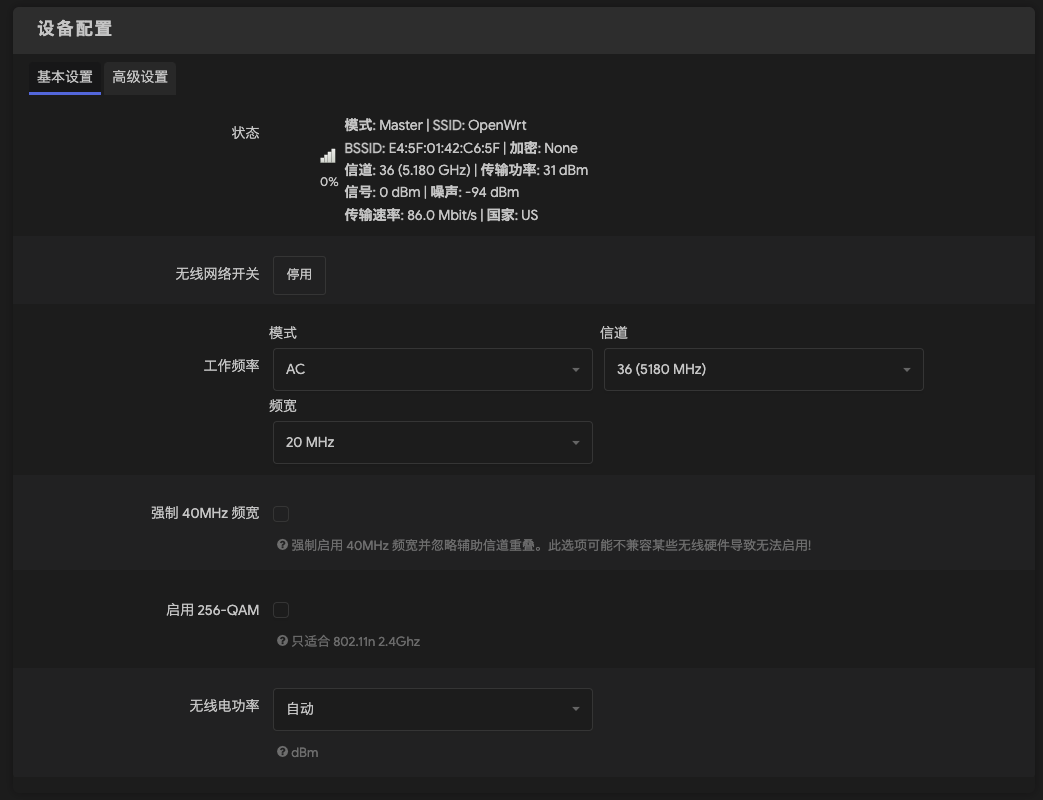

设备配置

image-20220106230309154

工作频率-模式：几种模式对应是 802.11 不同协议，简要说明几种模式，深入了解移步谷歌

模式 工作频率 速度 简要描述
AC 5G 最快 不兼容老旧设备
N 2.4G或5G 中等 5G带宽比AC低。如果需要 2.4G 选这个适中协议
Legacy 2.4G或5G 最慢 兼容性最强，带宽最低

工作频率-频宽：越大越快

ESSID ： WIFI 名字

image-20220106230425824

接口配置

模式：WiFi 工作模式。具体模式？？

网络：纳入这个 WiFi 的物理/虚拟接口。可以将不同物理/虚拟接口区分在不同的 WIFI 下互不干扰。

无线安全：WIFI 密码

image-20220226180155147

网络接口怎么配置要依据树莓派的接入方式。假设方式可以借鉴：OpenWrt路由器无线中继、桥接、信号放大、访客网络的实现方案

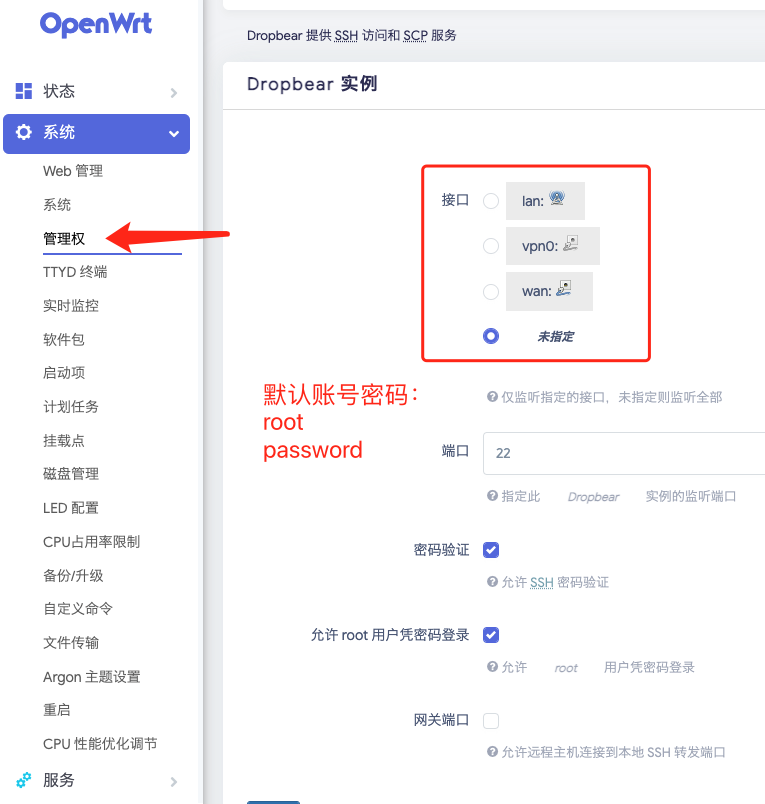

启动SSH

默认情况下，只允许从 lan 口 ssh 登录，我为了方便就配置成未指定，即任意端口流量都可以访问。

默认账号：root

默认密码：password

image-20220107151640229

分配SD卡剩余空间

resize2fs /dev/mmcblk0 出现问题未解决

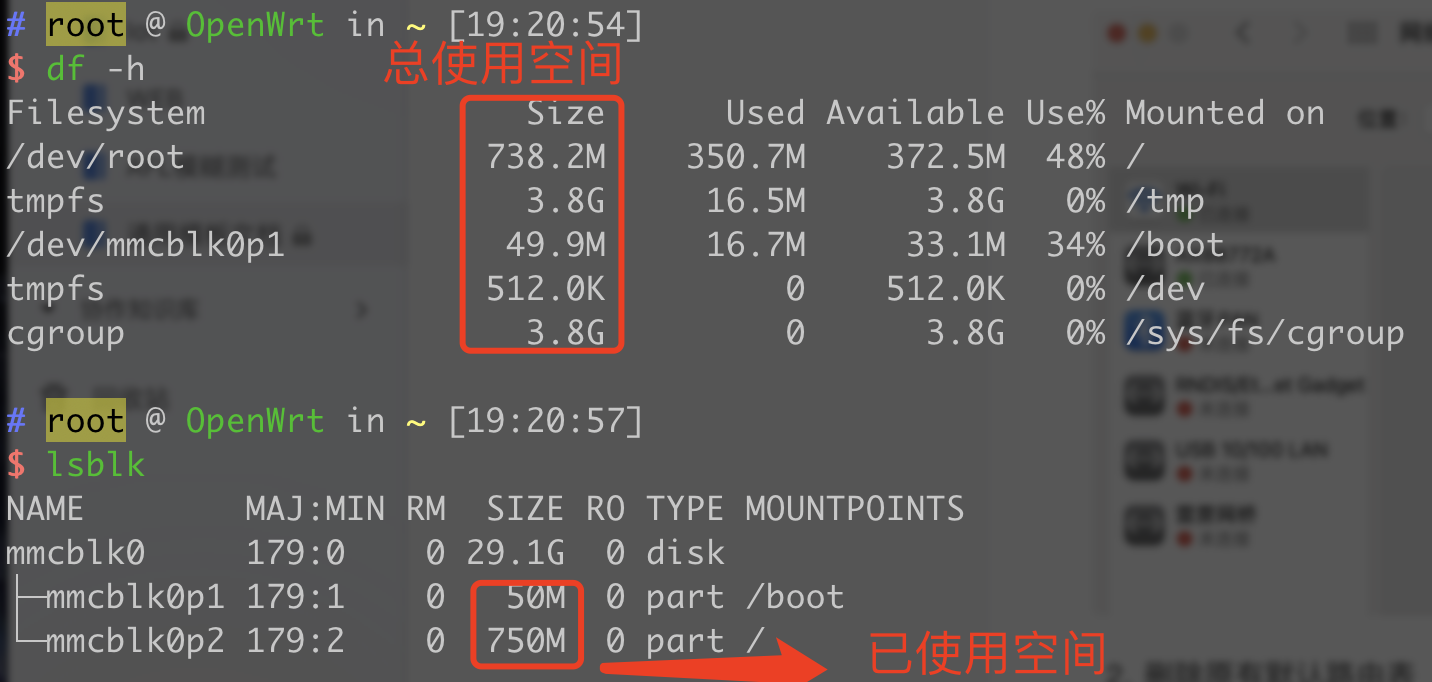

OpenWrt 系统使用很少一部分空间，df -h 或者 lsblk 查看系统空间会与 SD 卡容量不匹配，原因是 SD 卡部分空间没有挂载。

image-20220107192204243

如果使用硬盘安装，下面操作中 mmcblk 替换成 sda

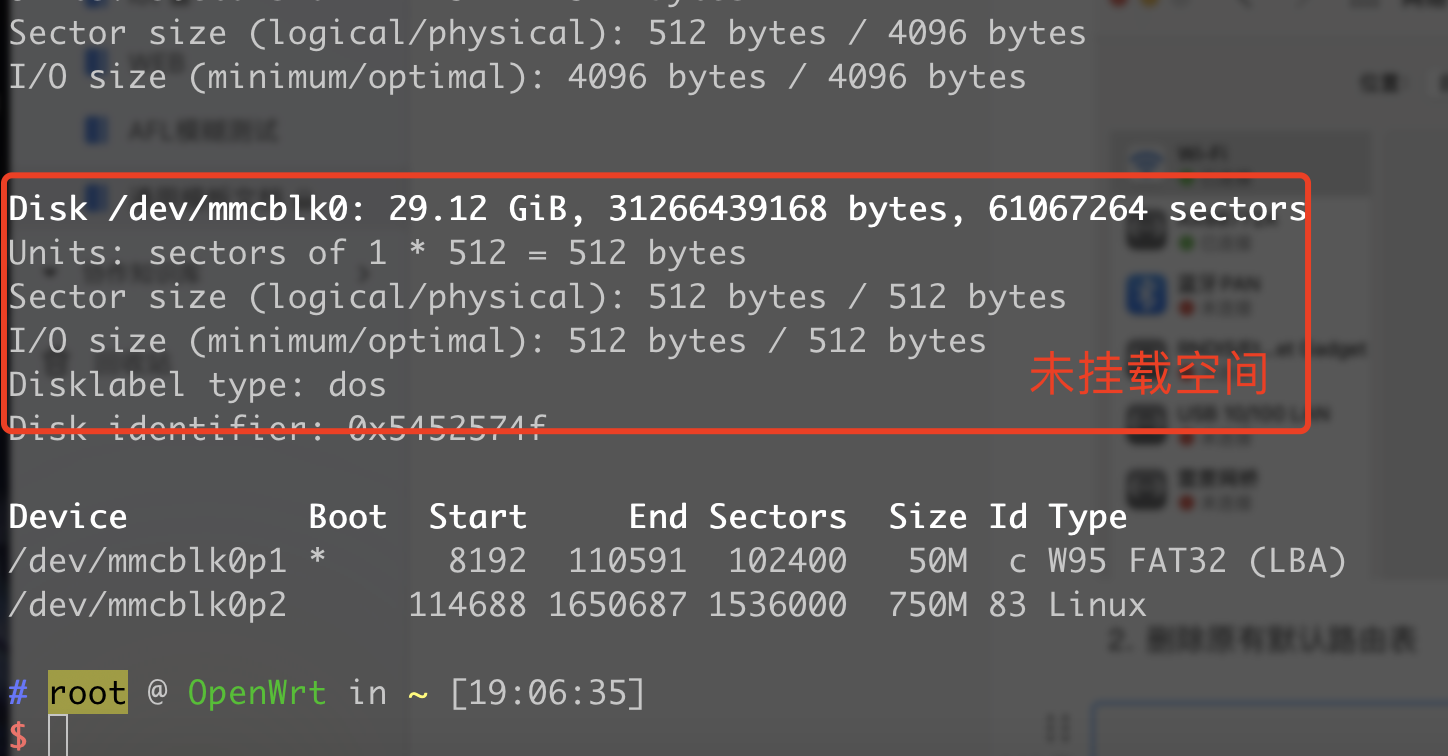

  1. 列出磁盘

    1
    fdisk -l

    image-20220107191355488

  2. 新建分区：n；分区类型：primary ；

  3. 分区开始地址是 /dev/mmcblk0p2 结束地址到 SD 卡末尾，地址自行按在实际情况计算；

  4. 保存退出：w；

    操作过程记录：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    Command (m for help): p
    Disk /dev/mmcblk0: 29.12 GiB, 31266439168 bytes, 61067264 sectors
    Units: sectors of 1 * 512 = 512 bytes
    Sector size (logical/physical): 512 bytes / 512 bytes
    I/O size (minimum/optimal): 512 bytes / 512 bytes
    Disklabel type: dos
    Disk identifier: 0x5452574f

    Device         Boot    Start      End Sectors  Size Id Type
    /dev/mmcblk0p1 *        8192   110591  102400   50M  c W95 FAT32 (LBA)
    /dev/mmcblk0p2        114688  1650687 1536000  750M 83 Linux
    /dev/mmcblk0p3      61067263 61067263       1  512B 83 Linux

    Command (m for help): n
    Partition type
       p   primary (2 primary, 0 extended, 2 free)
       e   extended (container for logical partitions)
    Select (default p):

    Using default response p.
    Partition number (3,4, default 3):
    First sector (2048-61067263, default 2048): 1650688
    Last sector, +/-sectors or +/-size{K,M,G,T,P} (1650688-61067263, default 61067263):

    Created a new partition 3 of type 'Linux' and of size 28.3 GiB.

    Command (m for help): p
    Disk /dev/mmcblk0: 29.12 GiB, 31266439168 bytes, 61067264 sectors
    Units: sectors of 1 * 512 = 512 bytes
    Sector size (logical/physical): 512 bytes / 512 bytes
    I/O size (minimum/optimal): 512 bytes / 512 bytes
    Disklabel type: dos
    Disk identifier: 0x5452574f

    Device         Boot   Start      End  Sectors  Size Id Type
    /dev/mmcblk0p1 *       8192   110591   102400   50M  c W95 FAT32 (LBA)
    /dev/mmcblk0p2       114688  1650687  1536000  750M 83 Linux
    /dev/mmcblk0p3      1650688 61067263 59416576 28.3G 83 Linux

    Command (m for help): w

    The partition table has been altered.
    Syncing disks.

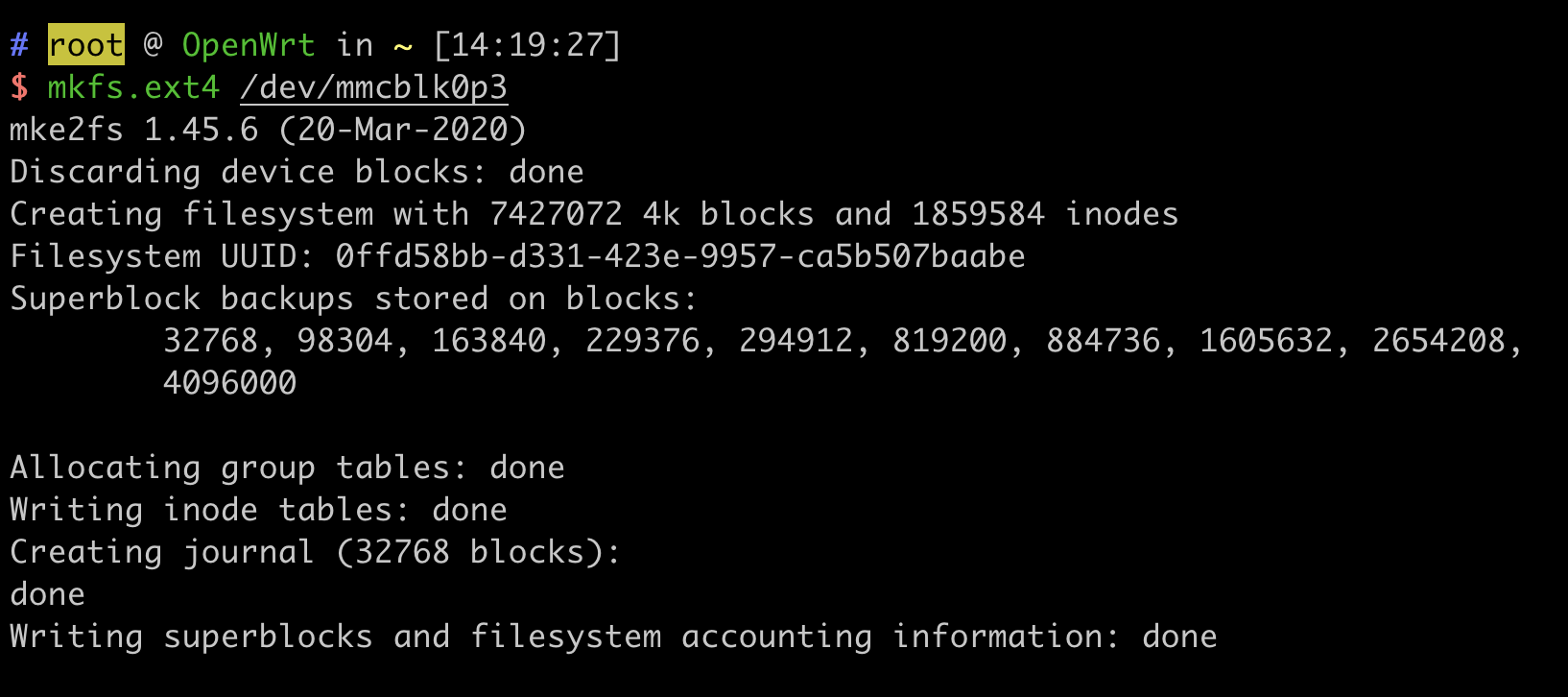

  5. 格式化分区：mkfs.ext4 /dev/mmcblk0p3

    image-20220226173948780

  6. WEB 后台启动挂载点：

    image-20220226174852232

    UUID 根据容量可以判断新建的分区是哪个；新建一个文件夹用来当作挂载点：

    image-20220226174955739

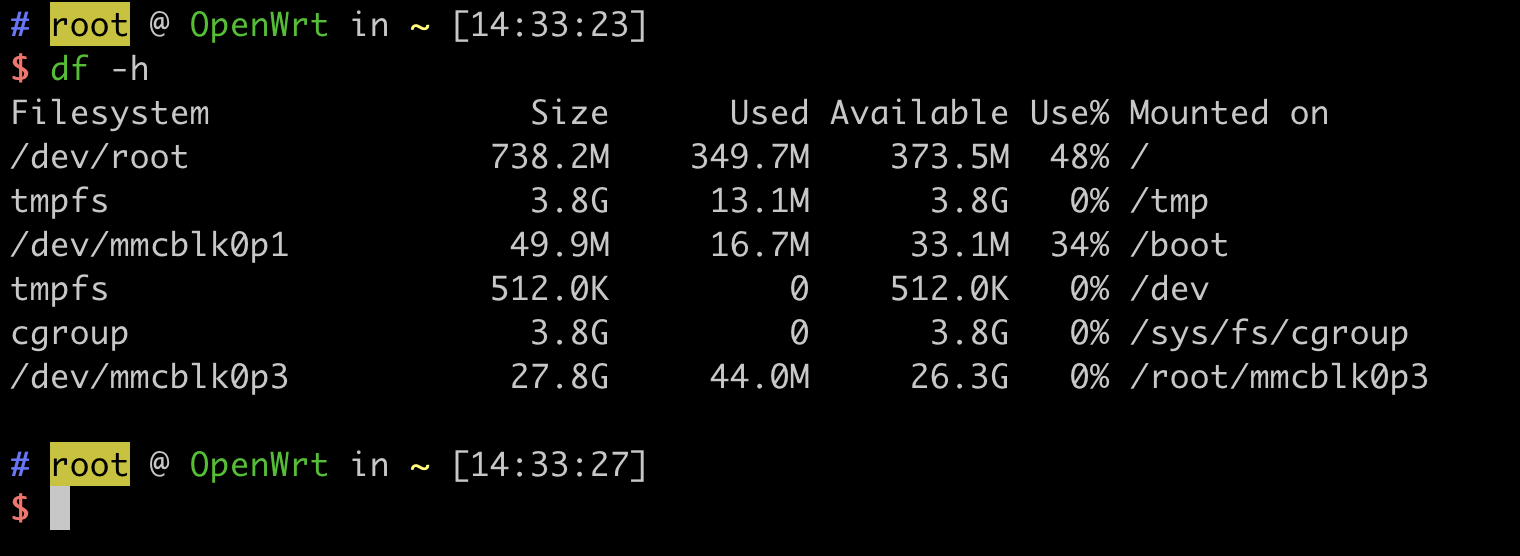

  7. 重启一下

    image-20220226175306977

有线桥接部署

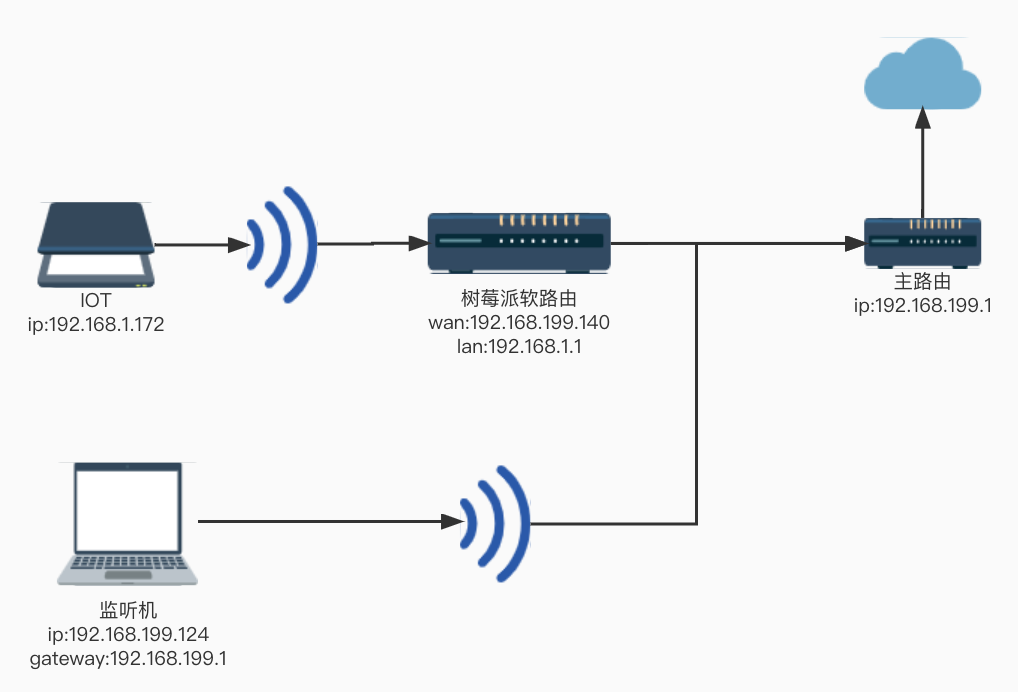

场景说明

  • 软路由 WAN 口用网线接到主路由 LAN 口：实现接入主路由子网、连通互联网；

  • IoT 设备连接软路由 WiFi 实现上网与被抓包；

  • 攻击机连接主路由 WiFi 通过 SSH 控制软路由抓包与提取流量包；

默认情况下，软路由的无线与有线是互相隔离的子网，即攻击机不能 ping IoT 设备，可以通过设置软路由防火墙取消子网隔离，方便操作。

MIS

配置LAN

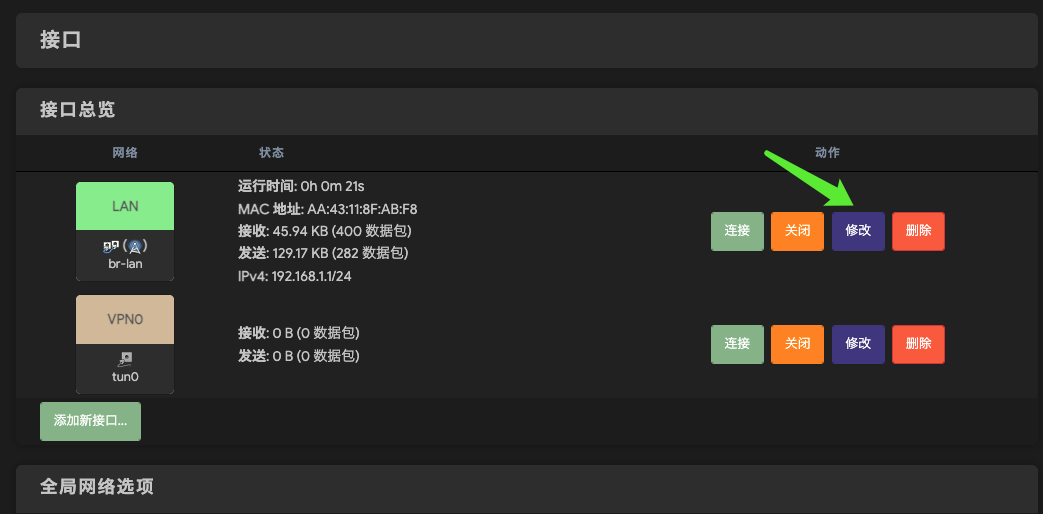

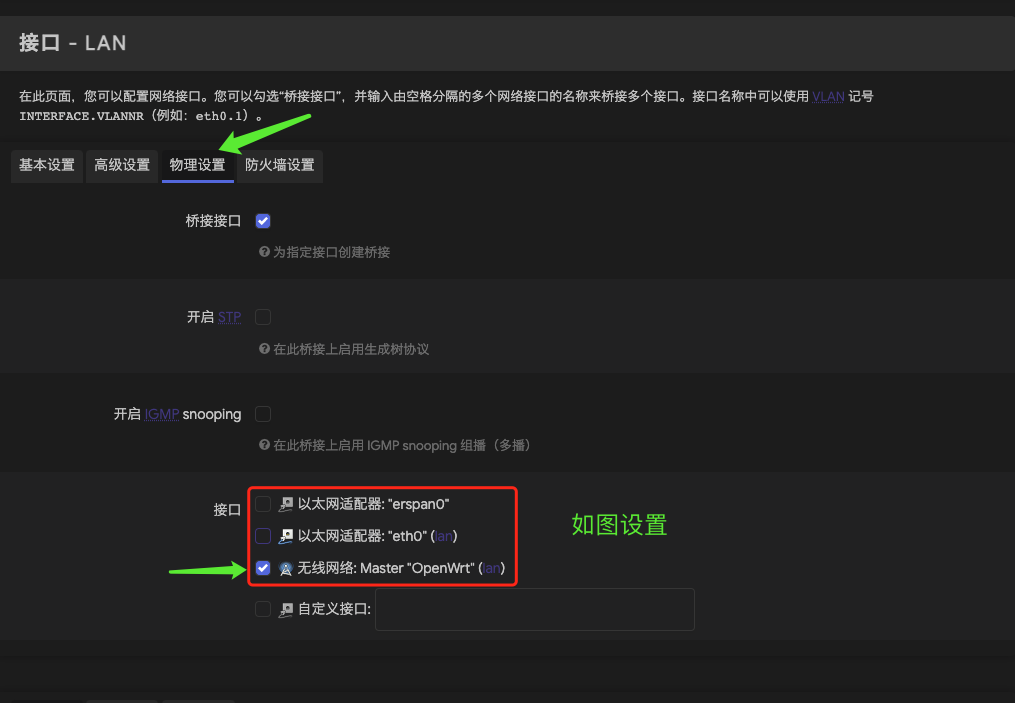

进入接口管理，将 LAN 口调整为仅无线网卡，：

image-20220107004943039

image-20220106235714531

配置WAN

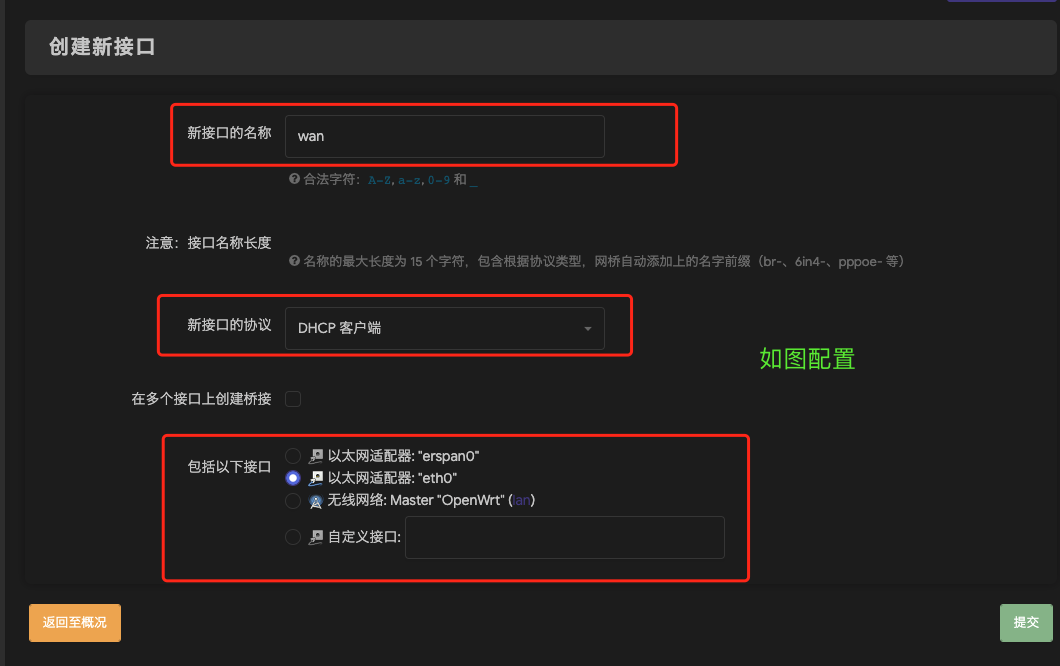

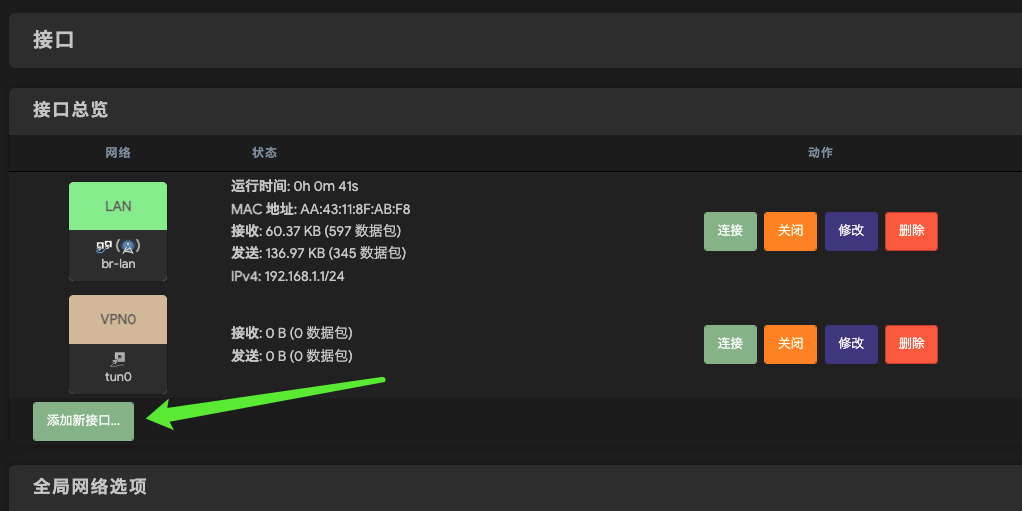

新加 WAN 接口，将有线网卡加进去，协议选择 DHCP ：

image-20220107004958586

image-20220107000325646

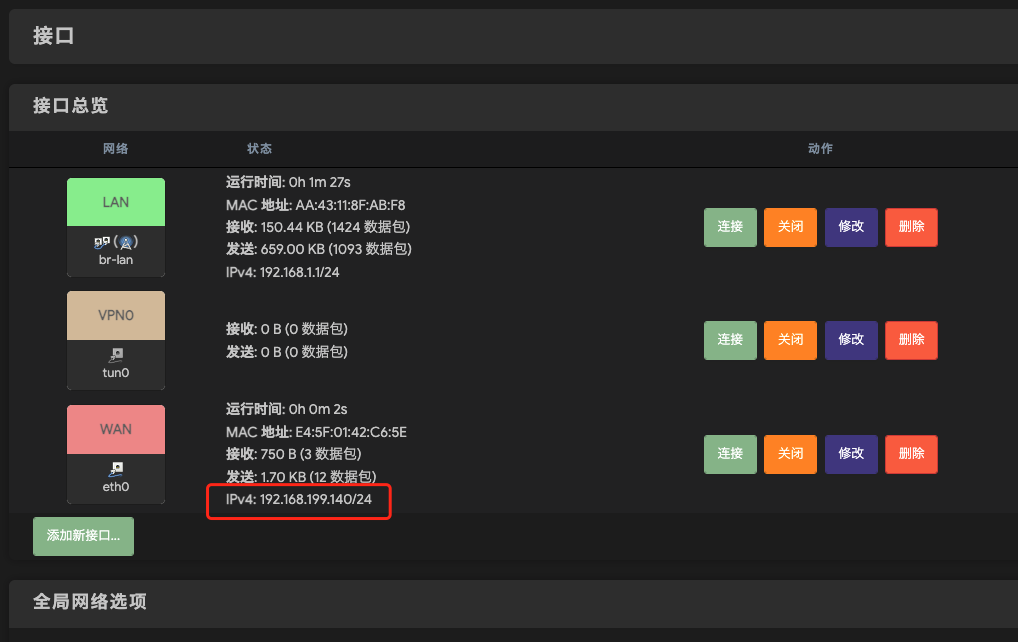

保存&应用后，用网线将树莓派网口与路由器&光猫 LAN 口链接，刷新会出现上级路由 ip 段就是 WAN 配置正确：

image-20220107005046621

配置防火墙

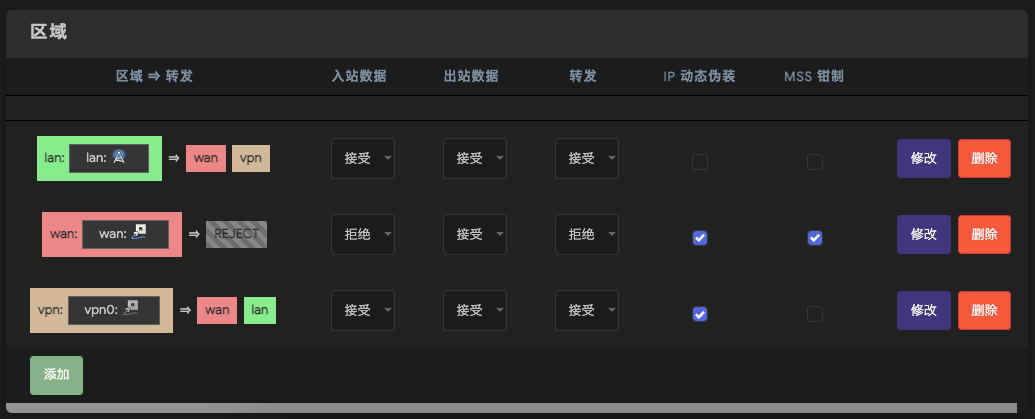

下图是默认配置，这个配置已经可以通过一级路由上网了，如果有误删配置，可以参考下图重新配置一下。

image-20220107005417875

上面的这个配置总结特点：

  • 二级路由下设备可以访问一级路由设备，并且可以通过一级路由出网
  • 一级路由设备不能访问二级路由设备

到这里有线桥接就完成了，IOT 设备能够通过软路由->主路由出网。

others

连通一二级路由

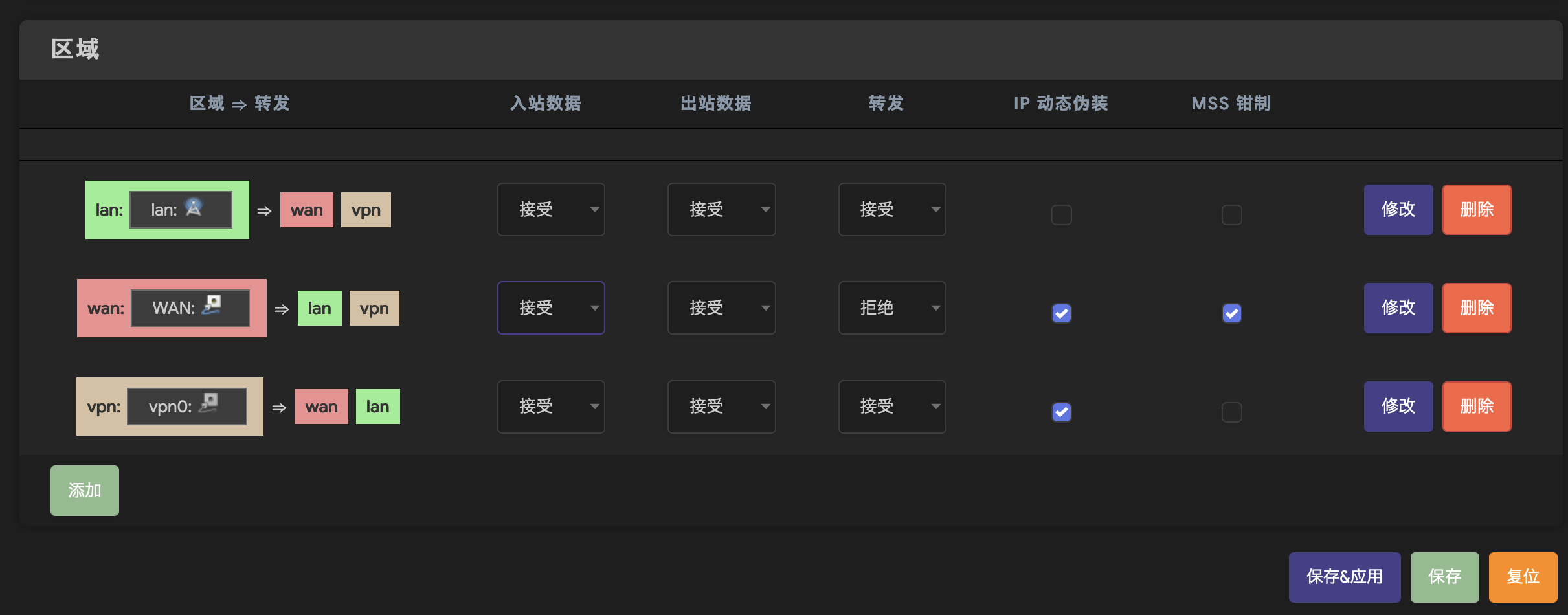

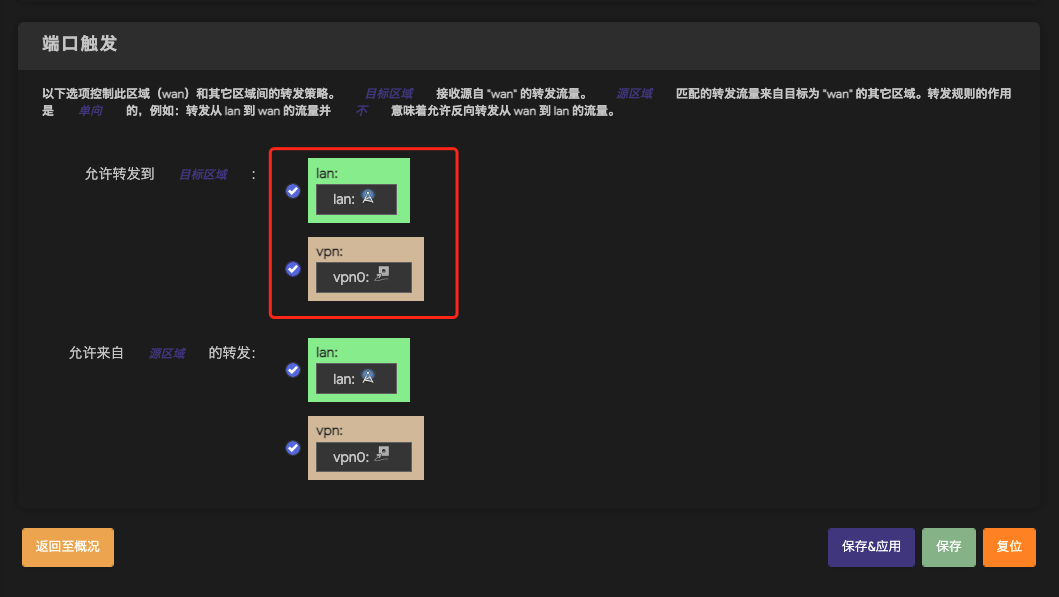

如果需要开启一级路由设备允许访问二级路由设备，修改 wan 口入口流量允许转发到 lan 口（不管vpn接口也可以，因为没用到），然后允许 wan 口入站流量，具体设置看图：

image-20220107010009207

image-20220226221153041

配置一下路由表就能穿越两个路由，mac 配置：

1
2
3
4
5
6
7
8
9
# mac:192.168.199.131
# openwrt:192.168.199.140/192.168.1.1
sudo route add -net 192.168.1.0 192.168.199.140
ping 192.168.1.1
#PING 192.168.1.1 (192.168.1.1): 56 data bytes
#64 bytes from 192.168.1.1: icmp_seq=0 ttl=64 time=1.647 ms
#64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=2.552 ms
#64 bytes from 192.168.1.1: icmp_seq=3 ttl=64 time=12.220 ms
#64 bytes from 192.168.1.1: icmp_seq=4 ttl=64 time=2.012 ms

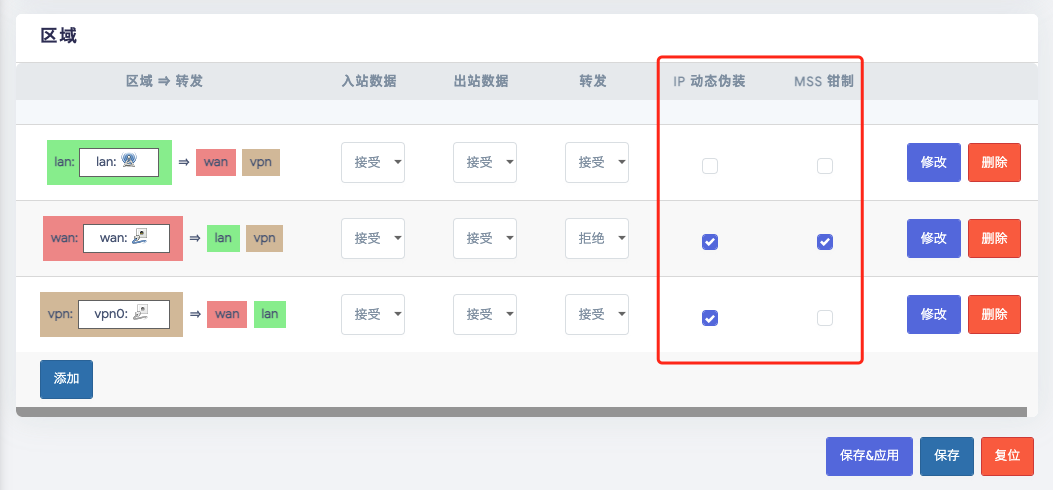

IP 动态伪装、MSS 钳制

IP 动态伪装、MSS 钳制功能不是很清楚作用。测试几轮后，WAN 口需要打开 IP 动态伪装才能连接上一级路由。

如果上不了网，多半是防火墙或者是 DNS 的问题。

恩山论坛也在求助这个问题：贴子0、贴子1。

image-20220107112741669

在路由器上抓包

环境信息

  • 树莓派4b 搭载 openwrt
  • tcpdump
  • Wireshark
  • 科来网络分析系统

安装 tcpdump

[启动SSH](# 启动SSH)

1
2
3
opkg update
opkg install tcpdump
#tcpdump -h

tcpdump 参数可以查阅文章：常用的 tcpdump 命令参考手册、Tcpdump命令抓包详细分析

1
tcpdump -vv -s0 -c 1000 -i wlan0 -w ./1.pcap
  1. -vv : 显示状态
  2. -c : 抓包多少条
  3. -i : 指定网卡，比如wlan0 wifi，eth0 有线网卡，br-lan 一般都是指lan的网桥 就是包括wifi和lan部分
  4. -s0 : 不限制包的长度，也是抓取完整的包
  5. -w : 文件路径： 保存抓到的数据包到指定文件 这里方便后期导出来到wireshark里分析哈哈

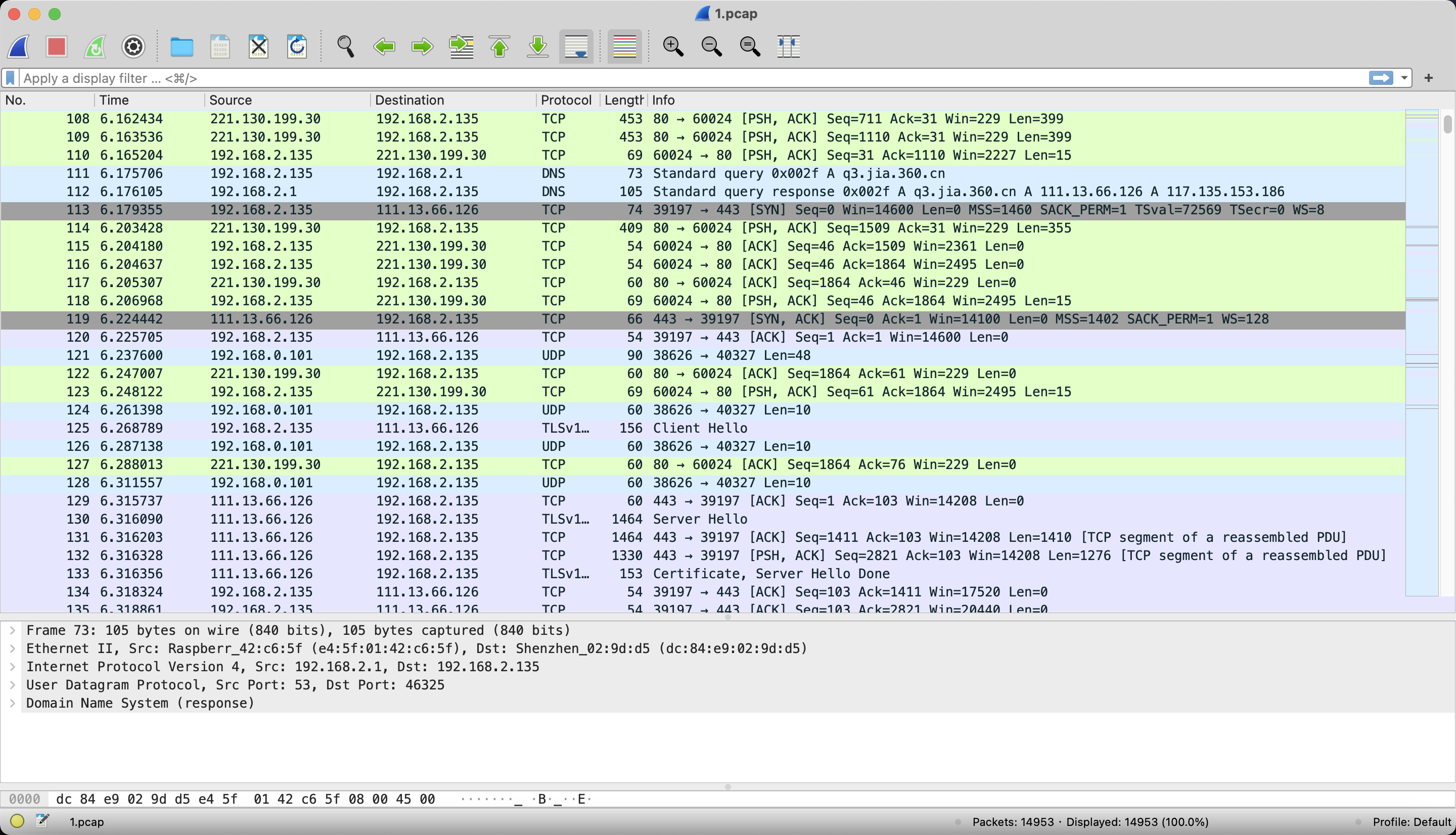

抓取流量包之后，拉回本机 wrieshark 分析就好了：

image-20220227122216257
